Nguyên lý làm việc của van điều khiển chương trình khí nén

Van lập trình bằng khí nén chủ yếu được sử dụng trong các thiết bị tách khí có áp suất hoặc nhiệt độ khác nhau và yêu cầu chuyển đổi thường xuyên trong các dịp vận chuyển chất lỏng công nghiệp khác nhau. Đây là van được sử dụng rộng rãi nhất trong các thiết bị tách khí (PSA). Van dừng được lập trình bằng khí nén chủ yếu bao gồm bộ phận xi lanh, bộ phận hỗ trợ hộp nhồi và bộ phận ống thân van.

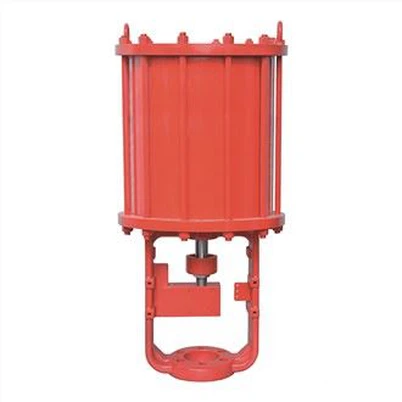

Khi bộ điều khiển xuất tín hiệu điện đến van điện từ theo chương trình được lập trình sẵn, van điện từ sẽ đảo chiều, để không khí cùng với dụng cụ đo áp suất đi vào khoang dưới của xi lanh của bộ truyền động khí nén thông qua việc chuyển đổi van điện từ để đẩy van điện từ. piston hướng lên trên, piston dẫn động thân van, thân van nâng lõi van để mở van; Cắt tín hiệu điện của van điện từ và cho piston chạy ngược lại để đóng van. Cấu hình van này được gọi là thường đóng. Ngược lại, để làm cho nó mở bình thường chỉ có thể đạt được bằng cách thay đổi chế độ kết nối giữa van điện từ và bộ truyền động khí nén.
